井田防爆门禁系统，提供多种环境使用的防爆门禁，如：粉尘防爆门禁，气体，防爆门禁，0区防爆门禁，20区防爆门禁电磁锁，防爆门禁有独立式防爆门禁和网络防爆门禁，广泛用于石油石化 、化工、码头、油库、轮船、钻井平台、加油站、港口、航天、军工、医药、钢铁、花炮生产、机械、粮食加工储存等场所等爆炸性危险环境
一、CT6门禁防爆箱介绍：
防爆箱推荐尺寸400*400 EXICT6防爆箱
防爆箱内放置门禁控制器和井田防爆安全栅，门禁电源，400*400防爆箱尺寸放置这些门禁设备比较宽松，电器设备之间可保持最佳距离。
1．适用于爆炸性气体环境1区、2区危险场所；
2．适用于IIA、IIB、IIC级爆炸性气体环境；
3．适用于可燃性粉尘环境20区、21区、22区；
4．适用于温度组别为T1—T6的环境；
防爆门禁控制箱内放置防爆门禁控制器，门禁控制器品牌可选西门子，海康，大华，中控，维根等品牌门禁控制器，井田防爆门禁读卡器完美兼容，采用国际标准维根通信格式，
二、井田粉尘气体防爆电磁锁介绍：
粉尘防爆电磁锁，气体防爆电磁锁选用井田JT-3600防爆电磁锁，优点能适用在可燃性粉尘环境20区，21区、22区；爆炸性气体环境0区、1区、2区危险场所，适用于IIA、IIB、IIC级爆炸性气体环境；适用于温度组别为T1—T6的环境；是目前仅有能使用在0区和20区的防爆电磁锁。
品牌：井田
名称：双门防爆电磁锁
型号：JT-3600
订货号：EX-M12-38S
气体防爆标志：EX ia IIC T6 Ga
粉尘防爆标志：Ex ibD 20 T80
可用气体于爆炸性环境：0区，1区、2区
可用粉尘环境爆炸性环境：20区，21区、22区
防爆合格证编号：GYB16.1384
防护等级：IP68
国际认证：CE
井田JT-3600本安防爆电磁锁是一种能够使用在爆炸性气体环境和粉尘防爆环境中采用本质安全防爆型式的一种电磁锁。电磁锁有结构简单、便于安装维修、无磨损等特点，比点插锁寿命长，可靠性高，发生危险时断电解锁便于逃生，具有很高的安全性。
本产品的设计符合国家标准GB3836.1-2010【爆炸性环境第1部分 设备 通用要求】、GB3836.4-2010【爆炸性环境第4部分 由本质安全型 “i”保护的设备】、GB3836.20-2010【爆炸性环境 第20部分 设备保护级别（EPL）为Ga级的设备】、GB 12476.1–2013 【可燃性粉尘环境用电气设备 第1部分：通用要求】、GB 12476.4–2013【 可燃性粉尘环境用电气设备 第4部分：本质安全型“iD” 】中的有关规定。产品经国家指定的防爆产品检测机构检定合格。
额定参数
输入电压+12VDC
最大电流150mA
标准吸力:240Kg
使用环境温度：-20~+50℃
防爆等级：EX ia IIC T6 Ga / Ex ibD 20 T80
安全防爆：可用于爆炸性环境：0区、1区、2区 / 20区、21区、22区
三、井田防爆读卡器介绍：
防爆门禁读卡器选用井田EXIICT6/A防爆门禁读卡器，适用于粉尘防爆和气体防爆环境，标准维根格式输出，适合各种品牌门禁控制器和门禁软件兼容，
井田防爆门禁读卡器
型号：JT-EXIICT6/A
订货号：EX-M17-D12
产品标准：Q/HL001-20
防爆标志：EX ia IIC T6 Ga / Ex ibD 21 T80
适用于爆炸性气体环境0区、1区、2区危险场所；
适用于IIA、IIB、IIC级爆炸性气体环境；
适用于可燃性粉尘环境21区、22区；
适用于温度组别为T1—T6的环境；
防护等级：IP68
国际认证：CE
井田IICT6防爆门禁读卡器电器参数：
井田JT-EXIICT6/A防爆门禁读卡器
工作电压：12VDC
静态电流：小于30毫安
动态电流：小于100毫安
输出格式：标准维根格式
传输距离：最远可达100米
门铃信号：无
使用环境：-20℃至+50℃；
配线长度：6米
采用金属机身，触摸屏按键
防爆标志：EX ia IIC T6 Ga / Ex ibD 21 T80
适用于爆炸性气体环境0区、1区、2区危险场所；
适用于IIA、IIB、IIC级爆炸性气体环境；
适用于可燃性粉尘环境21区、22区；
适用于温度组别为T1—T6的环境；
四、井田防爆门禁开关介绍
门禁出门开关选用专业防爆门禁开关，
防爆门禁出门开关
订货号：EX-M18-16
防爆门禁出门开关，采用专用的防爆按钮，
防爆标志：EX de II C T6 Gb Ex Td A21 IP65 T80 C
安装形式 立式
安装方式 表面安装
负载 12V-220V
外观尺寸 80×80mm
防护等级：IP65
安装在危险区的门内侧，连接防爆门禁设备，用于防爆门禁出门使用，
五、井田防爆门禁设备的安装规范
井田防爆门禁设备的自身重量和载重一般都较大，在实际安装时首先要选择稳定、坚固的安装面和足以承载设备总成的支撑设备。
井田粉尘气体防爆门禁设备的所有电气连接接头都应该处于防爆设备腔体或隔爆型防爆接线箱腔体内部，井田防爆门禁控制器和井田防爆门禁电锁之间的连接使用防爆挠线管，防爆密封引线管应使用防爆设备随机提供的产品或选择符合现场环境防爆等级的产品，根据危险区域的不同对于引线管穿入电缆后应加胶泥密封。
井田粉尘防爆门禁如果设备具有转动或移动功能，引入设备的电缆和挠性管应该留有足够的余量，避免引设备转动拉断挠性管接口及电缆，使裸线暴露在危险环境之中。爆炸性危险环境中的井田双门防爆磁力锁系统安装，爆炸性危险环境中井田防爆磁力锁安装施工要遵守有关的爆炸性危险环境电气设备的安装标准与规范，爆炸性危险环境电气设备安装标准执行。
井田防爆电锁线缆的敷设根据规范要求和经验，在易燃易爆环境车间的配电线路设计一般都以桥架为主，钢管与电缆沟的敷设为辅，所有使用的电缆应使用阻燃电缆。线缆敷设的路由应尽量远离爆炸源和爆炸性物质输送的管道。对于爆炸性气体环境中应考察易燃易爆气体的比重，如果危险气体的比重比空气轻，线缆应尽量敷设在下面（沿墙或地埋）而对于危险气体比空气轻的环境，线缆应尽量敷设在上面（沿墙或架空）。正常情况下，在±0.00m平面，先由室外桥架引入，进入室内后至设备附近沿墙或柱引下至电缆沟（敷设完毕后封死，以防进水和白蚁侵害），然后穿管沿地面敷设至设备旁，再用防爆挠性管接入到防爆设备。
对于高出±0.00m的平面上，电气线路基本上都是由桥架架空引入，然后由桥架穿管架空敷设至防爆设备旁，再用防爆挠性管接入防爆设备。敷设电气线路的沟、桥架或钢管所穿过的不同区域之间墙或楼板处的空洞应采用非燃性材料（如100#水泥砂浆）严密堵塞。电缆线路不应有接头，穿线钢管应采用低压流体输送用镀锌钢管。管道连接处需套丝连接，32mm以下管径至少需要套接5扣，32mm以上管径至少需要套接6扣。管道中间连接处还需要使用电气连接线，确保管道电气贯通。
气体防爆门禁/气体粉尘防爆门禁/IICT6防爆门禁/粉尘防爆门禁/20区防爆门禁/21区防爆门禁，22区防爆门禁/0区防爆门禁/1区防爆门禁/2区防爆门禁
本配置针对：单开门，气体或粉尘防爆环境，进门采用刷卡或密码，出门采用按钮开门，用网络管理软件统一管理方式，如原有门禁系统：海康，大华，西门子，等门禁系统和软件。
配置方案：门禁控制器选择原有品牌门禁控制器和软件
危险区采用井田JT-3600防爆电磁锁，室外方向安装JT-EXIICT6/A防爆读卡器，室内方向安装井田防爆出门按钮，
本配置适用于：可燃性粉尘环境21区、22区；JT-3600防爆电磁锁可用于粉尘环境20区，爆炸性气体环境0区、1区、2区危险场所，适用于IIA、IIB、IIC级爆炸性气体环境；适用于温度组别为T1—T6的环境；

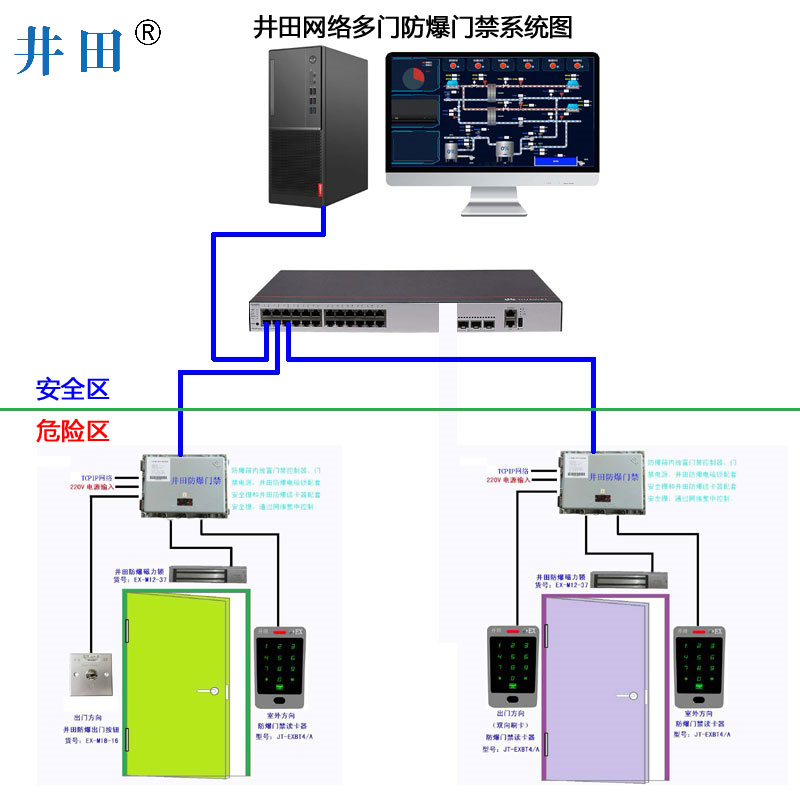

井田防爆门禁-单门防爆联网门禁系统-进门刷卡出门按钮配置
